DX/KD/a další/ - levné XM-L svítilny, ... aneb za málo peněz hodně XM-L :-) Možnosti

[jirik]

S hladkým reflektorem je obvykle střed světelného kuželu ostřejší s lepším dosvitem.

[kultus]

a prosim te neni to na ukor okoli toho stredu, svetlo navic neziskam to je jasne ??? neni na kolo spis lepsi OP reflektor???...jestli se mylim pouc me jen dodam ze mam tu C8 s OP reflektorem a dosvit aji stred kuzele je dostatecny...

Tento příspěvek byl editován kultus: 18.4.2011 12:52

[jirik]

Pokud je na výběr, tak na kolo bych bral spíše s OP reflektorem.

[Kumen]

Jak je na tom chlazení u UltraFire TH-T60?
Je to poznat z uživatelských obrázků na DX (konkrétně 4.)?
Díky

[kultus]

Pokud je na výběr, tak na kolo bych bral spíše s OP reflektorem.

taky si myslim i jinde jsem nakonec nasel prispevek, ze SMO je lepsi na daleke nasviceni ale pro "sirsi zaber" se vic hodi OP reflektor...

jinak muze nekdo doporucit nejakou kvalitnejsi 2*18650 cinskou svitilnu s XML tak do $40???

edit: Pripadne pomuze nekdo s vyberem komponent pro vlastni sestaveni 2*18650 svitilny s XML z obchodu jako KD, DX a pod.??? Hlavne ktery kvalitni driver a nejaky solidni housing...vyplati se to vubec???

Tento příspěvek byl editován kultus: 20.4.2011 08:32

[OnionBulb]

taky si myslim i jinde jsem nakonec nasel prispevek, ze SMO je lepsi na daleke nasviceni ale pro "sirsi zaber" se vic hodi OP reflektor...

jinak muze nekdo doporucit nejakou kvalitnejsi 2*18650 cinskou svitilnu s XML tak do $40???

edit: Pripadne pomuze nekdo s vyberem komponent pro vlastni sestaveni 2*18650 svitilny s XML z obchodu jako KD, DX a pod.??? Hlavne ktery kvalitni driver a nejaky solidni housing...vyplati se to vubec???

.. mám uplně stejný problém ...

V mém výběru je toto:

1) BeamTech T6 Cree XM-LT6 5-Mode
- je asi nejdoporučovanější co jsem se zatím dočetl

2) TrustFire X8 XM-LT60 5-Mode
- je včetně nabíječky a baterií za 59$ ... což bude spíše nevýhoda ..

3) Brinyte XML-900 CREE XML-T6 5-Mode
- nejlevnější, ale má blbý rozvod tepla .. prý to jde vyřešit alobalem ..
- a i ten beam je divný ... podle fotek DX .. ikdyž ale vypadá že to jsou uplně stejné fotky jako od Brinyte XML-C8 CREE XML-T6 5-Mode ... přitom reflektory stejné nejsou ..

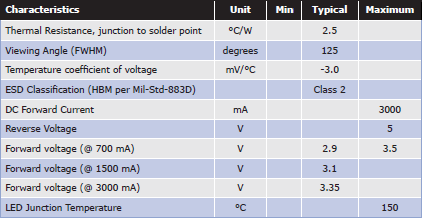

Připojit XM-L napřímo na dva paralelní 18650 asi ne e ... v datasheetu graf končí asi v 3.35V ...

.


Takže pokud bych to jen suše aproximoval (optimisticky) tak proud leze do závratných výšin .. ale nemám žádnou zaruku že je to dobře ...

.

Tento příspěvek byl editován OnionBulb: 20.4.2011 14:06

[Benik3]

Ono to tak neni. Kousek za tima 3,35 voltama bude kopecek- dojde k mirnemu poklesu a pak to kexne. Zalezi taky na chlazeni.
EDIT: v cem si to protahoval?

Tento příspěvek byl editován Benik3: 20.4.2011 16:09

[jirik]

Takže pokud bych to jen suše aproximoval (optimisticky) tak proud leze do závratných výšin .. ale nemám žádnou zaruku že je to dobře ...

Ta aproximace vypadá lineárně, ale proud do LED ve skutečnosti roste exponenciálně, takže ještě rychleji...

[OnionBulb]

Ta aproximace vypadá lineárně, ale proud do LED ve skutečnosti roste exponenciálně, takže ještě rychleji...

.. jj .. to je ten optimismus ...

Ono to tak neni. Kousek za tima 3,35 voltama bude kopecek- dojde k mirnemu poklesu a pak to kexne. Zalezi taky na chlazeni.
EDIT: v cem si to protahoval?

.. jinak taky jsem si říkal že se to klidně může zalomit ...

Nicméně lze provozovat XM-L napřímo?

Kdyby proud rostl exponenciónálně až do 3,7V tak by to asi nepřežil článek, ledka a asi ani dráty ..

Třeba P7 šla zapojit přímo.. měla maximum 4,2V .. ale u XM-L je to takvé trochu nejasné ...
Asi to nepůjde, neboť max proud je 3A a ten se dosáhne při 3,35V ... Nechtěl by to někdo vyzkoušet co to udělá ....

Ale myslím že tu někdo do XM-L pouštěl 4A .. ale pak něco shořelo ..


.

Tento příspěvek byl editován OnionBulb: 21.4.2011 10:45

[Benedicti]

Dobré video, kde je vidět závislost proudu na napětí při provozu XML

Tento příspěvek byl editován Benedicti: 21.4.2011 09:15

[Benik3]

Uz jsme to resili v jinym topicu. Krtek rikal, ze pri napajeni z plne nabite li-ion si vzala 4,2A, takze ne. Pak ale proud rychle klesa, baterka to nedokaze dodat. Ja jsem to taky meril a pri 3,8V uz si vzala jen 2,5A, pri 3,6V 1,5A.

[jirik]

baterka to nedokaze dodat

Vzdy zalezi na kombinaci prechodovych odporu a vnitrniho odporu samotne baterie.

[OnionBulb]

Dobré video, kde je vidět závislost proudu na napětí při provozu XML

Díky .. fajn video .. akorát na 3,4V má jen 0,98A ... což je divné ...

.

Uz jsme to resili v jinym topicu. Krtek rikal, ze pri napajeni z plne nabite li-ion si vzala 4,2A, takze ne. Pak ale proud rychle klesa, baterka to nedokaze dodat. Ja jsem to taky meril a pri 3,8V uz si vzala jen 2,5A, pri 3,6V 1,5A.

Vzdy zalezi na kombinaci prechodovych odporu a vnitrniho odporu samotne baterie.

Takže ze dvou paralelně zapojených 18650 článků by XM-L napájet by to jít mohlo .. ale otázka jesti to je řešení jak obejít "slabý" driver ?

[jirik]

Díky .. fajn video .. akorát na 3,4V má jen 0,98A ... což je divné ...

Na těch kabelech jsou ztráty, musel by to napětí měřit přímo na LED. Takhle je to značně nepřesné. Já jsem u XM-L naměřil napětí kolem 3,2V při 2,5A,

Nějak nechápu co pořád myslíš tím slabým driverem

[kultus]

Uz jsme to resili v jinym topicu. Krtek rikal, ze pri napajeni z plne nabite li-ion si vzala 4,2A, takze ne. Pak ale proud rychle klesa, baterka to nedokaze dodat. Ja jsem to taky meril a pri 3,8V uz si vzala jen 2,5A, pri 3,6V 1,5A.

jedna mozna noob otazka, jak to merite kam a jak zapojujete dratky od multimetru-promo na driver nebo???

druhy dotaz neumim si predstavit paralelni zapojeni baterii,kdyz jsou za sebou nejsou zapojeny seriove?paralelne mam zapojene AA tuzkace v kartacku na zuby u 18650 si to v praxi neumim predstavit nic takoveho jsem v obchodech nevidel jestli se mylim tak sorac jen chci mit jasno

[Benik3]

Napeti se meri primo na LED (paralelne). Ja jsem pri 2,8A nameril taky 3,2V. U slabsich rezimu ale muze byt problem s PWM, klasicky merak to nekdy spatne meri.
Proud zalezi kde chces merit. Pokud chces vedet, co tece do LED, das ho mezi driver a LED (seriove). Pokud ho das mezi driver a baterii, meris proud tekouci do driveru. U lineranich to byva stejny, ale u buck-boost se to v krajnich napetich o dost lisi.
Na tom videu musi mit opravdu velke prechodove odpory (v jedne chvili je videt, ze tam ma dokonce spatny kontakt). A nemel ani poradny chlazeni.

Co se tyce zpojeni li-ion paralelne, tak se to bezne pouziva v acu do notebooku a u modelarskych packu Stejne jako pri seriovem zapojeni je potreba mit stejnou kapacitu baterii a mit je stejne nabite.

Tento příspěvek byl editován Benik3: 21.4.2011 13:10

[OnionBulb]

Na těch kabelech jsou ztráty, musel by to napětí měřit přímo na LED. Takhle je to značně nepřesné. Já jsem u XM-L naměřil napětí kolem 3,2V při 2,5A,

Nějak nechápu co pořád myslíš tím slabým driverem

Ten slabý driver ..

... řekněme, že driver ze dvou sériově zapojených Li-ion článku zkrouhne napětí na řekněme 3,35V a proud na 2200mA, plus ztráty na kontaktech a vedení .. tak potom ledka nebude svítit tak jako by svítit mohla, kdyby do ní teklo třeba 2,8A ...

[kultus]

diky za vysvetleni jeste mrknu na to video (zatim nebyl cas) spis me zajima asi co tece do LEDky protoze to primo ovlyvnuje jak bude svitit (kolik da Lumenu-berte s rezervou vim ze to alezi i od jinych veci) a taky to vypovida neco o kvalite a nastaveni driveru...co tece do driveru by me asi zajimalo kdybych mel nejaky problem a nevedel jaky

co se tyce paralelniho zapojeni baterii tak si to samozrejme umim predstavit (zakladni fyziku mam za sebou) jen ne ve smyslu toho co si chci ja (i jini) koupit a co je na trhu protoze vetsina FL na 2*18650 ma konfiguraci seriovou proto me zajimalo jestli se nekdo nesekl, nejsme neomylni ze

Jinak jsem cetl nejakou recenzi na Beamtech T6 XML a nevypada za ty prachy spatne ono je to stejne loterie co z DX prijde ze takze uz jen premyslim jestli ten beamtech nebo KD M60 (o kterem neni nikde ani tuk) mam ted KD C8 XML, kterou dam pak holce a svitilna mi prijde docela kvalitni za ty prachy ($26) tak nevim ktere dat prednost o parametrech (mA, V) asi nema smysl se bavit ty si tam nekdo cuca z prstu...

[Benik3]

OnionBulb+kultus:
Bezne se ve svitilnach nepouzivaji paralelne zapojene akumulatory (konstrucne by to bylo pomerne slozite, kdyby mely byt umistene za sebou). Prave proto se pouzivaji 2x seriove a buck driver, ktery napeti snizi a jeste navic, narozdil od linearniho driveru, když je na vystupu mensi napeti nez na vstupu, bere z baterie mensi proud nez je na vystupu do LED (jakoby princip transformatoru). Ucinnost je i pres 90%.

Tento příspěvek byl editován Benik3: 21.4.2011 19:07

[The Devil]

OnionBulb+kultus:
Bezne se ve svitilnach nepouzivaji paralelne zapojene akumulatory (konstrucne by to bylo pomerne slozite, kdyby mely byt umistene za sebou)...

Teraz som si spomenul na jeden pokus, čo som robil kedysi s Romisen RC-N3 - paralelne zapojenie 2x14500 (už som to tu kdesi dával, ale neviem to nájsť). Vodivé pásiky sú z plechovky.

Tento příspěvek byl editován The Devil: 22.4.2011 00:45
