DX/KD/a další/ - levné XM-L svítilny, ... aneb za málo peněz hodně XM-L :-) Možnosti

[kultus]

tak mam mensi problem s FL ale nevim jestli je to bateriemi nebo driverem nebo...??? Nejdriv jsem si myslel ze ma jedna z 18650 spatne nastavenou ochranu nebo co protoze kdyz jsem C8 XML zapnul na high tak za par vterin zhasla a svitila jen na nizsi rezimy ale ted to zacla delat i druha 18650ka pritom predtim bylo vsechno OK nemam ted u sebe multimetr takze nemuzu ani zmerit parametry...nevite jestli jsou nekvalitni baterie nebo treba driver??? Zajimave je ze kdyz chvilku svitim na medium a pak zapnu high tak uz sviti porad!!! Nechapu...jak se trochu vybije tak je vse OK

[Rogi]

novinka z KD trosku vyssia cena ale ten fenix sa nechyta

http://www.kaidomain.com/ProductDetails.aspx?ProductID=11236

a jej recenzia + foto


http://budgetlightforum.cz.cc/node/2151

[Rogi]

podobne svetielko za polovicu mi vcera dorazilo ( to iste telo ale z Led soul P7 pouzivam na biku uz asi rok )

http://www.shenzhen-wholesale.com/Brinyte-...ht_sku3206.html

rychle meranie

Prud low mid hi 0,14 ; 0,40 ; 1,40 na vypinaci na Hi cca 16000 lx /1m

vel mi som zvedavy ako porastu luxy pri 2,8 az 3,0 A ?

skoda ze ten manik nezmeral luxy na tej Ultrafire U80

Tento příspěvek byl editován Rogi: 22.4.2011 09:54

[Rogi]

http://www.shenzhen-wholesale.com/ultrafir...ht_sku3306.html

tu je aj z obrazkami cena je bez postovneho ( cca 8-10 $ )

a pre solventnych na Slovensku za EVRI

http://www.iled.sk/-c-64/ultrafire-u80-xm-l-p-459

[OnionBulb]

Teraz som si spomenul na jeden pokus, čo som robil kedysi s Romisen RC-N3 - paralelne zapojenie 2x14500 (už som to tu kdesi dával, ale neviem to nájsť). Vodivé pásiky sú z plechovky.

.. zajímavě vyřešeno .. původně jsem uvažoval o drátu .. ale pásky jsou elegantnější řešení ..

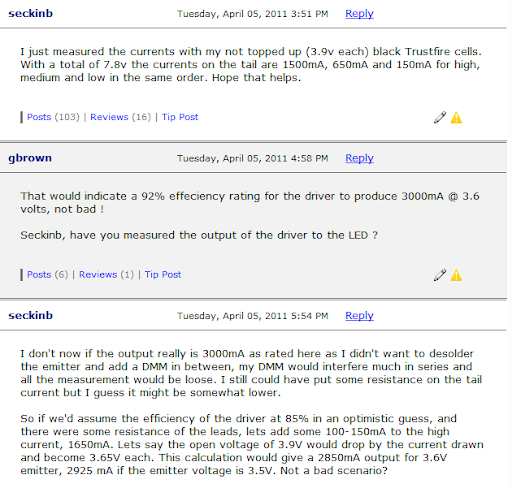

Jinak teď docela uvažuji o TrustFire X8 XM-LT60 5-Mode.

.

[Benik3]

Jo ta vypada hezky, ale tem 3A bych moc neveril :/

A pak me pobavilo tohle
KD MXDL SA-28 cena: $10.48 (cca 180Kč)
Stejný FL na CZ stránkách katalogová cena: 1200Kč, ale sleva 47%, takže jenom 639Kč. No nekupte to

Tento příspěvek byl editován Benik3: 22.4.2011 10:48

[Vědátor]

A pak me pobavilo tohle
KD MXDL SA-28 cena: $10.48 (cca 180Kč)
Stejný FL na CZ stránkách katalogová cena: 1200Kč, ale sleva 47%, takže jenom 639Kč. No nekupte to

Takových překupníků je docela dost .. jinak se to řešilo zde

Tento příspěvek byl editován Vědátor: 22.4.2011 21:10

[kultus]

tak mam mensi problem s FL ale nevim jestli je to bateriemi nebo driverem nebo...??? Nejdriv jsem si myslel ze ma jedna z 18650 spatne nastavenou ochranu nebo co protoze kdyz jsem C8 XML zapnul na high tak za par vterin zhasla a svitila jen na nizsi rezimy ale ted to zacla delat i druha 18650ka pritom predtim bylo vsechno OK nemam ted u sebe multimetr takze nemuzu ani zmerit parametry...nevite jestli jsou nekvalitni baterie nebo treba driver??? Zajimave je ze kdyz chvilku svitim na medium a pak zapnu high tak uz sviti porad!!! Nechapu...jak se trochu vybije tak je vse OK

...to vazne nikoho nic nenapada,kde by mohl byt problem?

[Rogi]

iba jasnovidec ti pomoze bez multimetra , najrychlejsie prides na problem ak si zaobstaras multimeter najlepsie dva premeras si napätia akku naprazdno aj pod zatazou a samozrejme aj prudy

podla toho co pises kedze ti to robi aj druha 18650 ka tak chybu mas asi v drivery na 100 percent si budes isty driverom ked tam das 18650 bez ochrany a bude to robit dalej

tu mas na porovnanie tvojich buducich meranii hodnoty ktore manik nameral v decembri

http://budgetlightforum.cz.cc/node/1010

ked sa trosku posturas na webe najdes toho viac

vela uspechu v hladanii

[baron]

Řekl bych, že když pustíš FL na Hi s plně nabitým akumulátorem, tak do XML ledky teče vysoký proud, ochrana akumulátoru vysoký proud vyhodnotí jako zkrat a odpojí akumulátor od ledky.

Pokud nejdříve pustíš FL na Mid, tak tím se aku částečně vybije ( klesne napětí akumulátoru ) a při následným přepnutí na Hi již akumulátor není schopen do ledky "natlačit" takový proud a tedy ani ochrana akumulátoru nereaguje a svítilna svítí stále.

[Rogi]

zdravim kultus

ak je to tato http://www.shenzhen-wholesale.com/brinyte-...ht_sku3207.html

o ktorej tu pises tak podla poslednej fotky dedukujen ze ten driver sa skrutkuje do reflektore a ten do hlavy lampasa cize ide o vacsi dropin rovna sa slabe chladenie : telo mas studene ale ten driver v reflektore po 10 min na hi neudrzis v ruke pri prude 2,8A mozes si to vyskusat
mal som volakedy podobny lampas asi jeden z prvych ale z led cree MCU na 2x 18650 a ten sa mi vzdy po asi troch minutach prepol na nizsi rezim driver mal asi teplotnu poisku kvoli prehriatiu ty mas stastie ze ti to facha iba 1x 18650 kde ti prud bude casom rychlo klesat ale aj tak ti doporucujem preniest to teplo z driveru+reflektoru na hlavu lampasa pomocou dlheho pasu alobalu( zober asi 50 cm poskladaj ho na sirku max 2 cm a ten 50cm dlhy pasik siroky 2cm a hruby cca 0,xy mm omotaj okolo reflektoru a drivera a takto omotany reflektor pomackaj natlac do hlavy reflektoru cim viac tam toho alobalu napucis tym lepsie pre chladenie alobalom vlastne vyplnis vzduchovu medzeru medzi driverom+reflektorom a hlavou . nie je to najkrajsie riesenie ale ucelne ak ten lampas chces dlhodobo pouzivat na hi a nechces aby ti rychlo zhorel ak tam naozaj ide na hi tych 2,9 A na zaciatku .

[kultus]

Řekl bych, že když pustíš FL na Hi s plně nabitým akumulátorem, tak do XML ledky teče vysoký proud, ochrana akumulátoru vysoký proud vyhodnotí jako zkrat a odpojí akumulátor od ledky.

Pokud nejdříve pustíš FL na Mid, tak tím se aku částečně vybije ( klesne napětí akumulátoru ) a při následným přepnutí na Hi již akumulátor není schopen do ledky "natlačit" takový proud a tedy ani ochrana akumulátoru nereaguje a svítilna svítí stále.

tak nejak se to presne chova a ze zacatku to bylo OK zrejme proto ze nove baterie jeste nemeli plnou "silu"...udelam mereni abych zjistil jak je nastaveny driver (na jaky proud)...zatim diky doufam ze se k multimetru dostanu co nejdrive

PS: mam KD C8 XML jak jsem psal vyse...

Tento příspěvek byl editován kultus: 25.4.2011 10:50

[baron]

Velké proudy se měří multimetrem špatně, ber to jen orientačně. Mám několik multimetrů a každý ukáže jinou hodnotu.

Jinak si myslím, že na Hi nebude driver proud nijak omezovat, prostě co zvládne plně nabitý akumulátor ze sebe vydat, to půjde do ledky. U XM-L teče typicky při 3,35V již 3A, tak při plně nabitým aku a kvalitním aku to bude "hodně" ampér. Pak reaguje ochrana, protože si myslý, že akumulátor je ve zkratu.

Možná řešení vidím v zařazení rezistoru z nízkou hodnotou do obvodu ( někam ke spínači jako u 2-mode FL ) nebo plně nenabíjet akumulátory.

[Benik3]

V ty svitilne by mel byt driver, takze k tem "hodne" amperam by nemelo dojit, max tech 3A, coz plne nabita aku da, pak uz dochazi k velkemu poklesu proudu se snizujicim napeti na aku. Delalo mi to u driveru s 8*AMC taky (pri cca 3,6V mi obcas zacala upozornovat ochrana podvybiti), tak jsem ji vyradil z provozu . Stejnak pri napeti 3V na aku bude ten proud tak malej, ze to poznas i ze svitu LED.

[Kumen]

Jak je řešen odvod tepla od LED ve svítilně UltraFire TH-T60?
Foto: DX

Tento příspěvek byl editován Kumen: 25.4.2011 18:35

[janko.hrasko]

takmer natuti je to rovnako riesene ako v uplne rovnakom mte, ktore mam -dobre, srubuje sa cely modul s ledkou do tela a pekne odovzdava teplo okoliu

[Benik3]

JJ, tuhle svitilnu mam doma, ale mel jsem ji s Luxeon K2. LED je umistena na hlinikovem valci, kterej je zasroubovan do tela. Mam v tom ted taky XM-L a namazal jsem to hezky pastou a krasne se to chladi
Valec je duty a je tam prostor pro driver o prumeru 17mm.

[baron]

V ty svitilne by mel byt driver, takze k tem "hodne" amperam by nemelo dojit, max tech 3A, coz plne nabita aku da, pak uz dochazi k velkemu poklesu proudu se snizujicim napeti na aku. Delalo mi to u driveru s 8*AMC taky (pri cca 3,6V mi obcas zacala upozornovat ochrana podvybiti), tak jsem ji vyradil z provozu . Stejnak pri napeti 3V na aku bude ten proud tak malej, ze to poznas i ze svitu LED.

Driver tam sice je, ale záleží jestli na Hi něco reguluje. U své MTE SF15 také mám na Hi udáváno 2,8A, ale dle použitých plně nabitých akumulátorů naměřím odběr kolem 3,3 A. Dle schématu co jsem k driveru našel, tak je tam víceméně jen nějakej tranzistor a nějaký naprogramovaný PIC (asi?). Z toho usuzuji, že na Hi driver nic neomezuje.

A dle toho co popisuješ, tak máš přesně opačný problém. kultus musí akumulátory nejdříve trošku vybít na Mid režim a potom již fungují i na Hi.

[Rogi]

Jak je řešen odvod tepla od LED ve svítilně UltraFire TH-T60?
Foto: DX

vsetky tieto UF TH alebo KH atd je telo konstrukcia klasicka Aurora ale uz XML

[Benik3]

Driver tam sice je, ale záleží jestli na Hi něco reguluje. U své MTE SF15 také mám na Hi udáváno 2,8A, ale dle použitých plně nabitých akumulátorů naměřím odběr kolem 3,3 A. Dle schématu co jsem k driveru našel, tak je tam víceméně jen nějakej tranzistor a nějaký naprogramovaný PIC (asi?). Z toho usuzuji, že na Hi driver nic neomezuje.

A dle toho co popisuješ, tak máš přesně opačný problém. kultus musí akumulátory nejdříve trošku vybít na Mid režim a potom již fungují i na Hi.

Jen tranzistor? Tak to se potom nedivim, ze to tak spatne reguluje.

A ten problem s kultusem jsem trosku spatne pochopil. Ale mohl by to byt i predimenzovany driver. Kdyz se ta li-ion vybije, tak uz ty 3A neda a driver bezi normalne, I to by byla moznst. Nejlepsi by to bylo otestovat na zdroji.
