Svítilna do ruky, Předskokan pro mé světlo na kolo Možnosti

[Kolbaba71]

Tak jsem našel, skoro to co jsem hledal. Pokud se optika osvědčí, tak bych použil místo 7 led na jeden blok tři trojté stary na xp-l hi či xml2. Pokud mě nebude optika vyhovovat (bude mít příliš široký kužel), použiju 7 ledek na blok jak jsem měl v úmyslu. Pokud by vyhovala, tak by mě to potěšilo, jelikož bych mohl hlavy citelně zmenšit. Ale ani u xp-l hi, ani u xml2 jsem nenašel variantu s Cu stary, jen Al - nevíte, kde by se daly koupit na mědi ? Další problém je ten, že je na staru potřebuju sériově, v pararelní variantě jsem xp-l hi našel.

[zoom]

V Kaidomen maju aj seriove aj paralelne triple XP-L HI za 15E ale len na AL stare co je vsak do prikonu 20W dostacujuce.
Pokial si na hlavu pocital 7*15W=105W tak daj 5*20W=100W a budes mat viac lumenov a menej tepla .

Tento příspěvek byl editován zoom: 29.12.2015 11:22

[Miloš]

Tak jsem našel, skoro to co jsem hledal. Pokud se optika osvědčí, tak bych použil místo 7 led na jeden blok tři trojté stary na xp-l hi či xml2. Pokud mě nebude optika vyhovovat (bude mít příliš široký kužel), použiju 7 ledek na blok jak jsem měl v úmyslu. Pokud by vyhovala, tak by mě to potěšilo, jelikož bych mohl hlavy citelně zmenšit. Ale ani u xp-l hi, ani u xml2 jsem nenašel variantu s Cu stary, jen Al - nevíte, kde by se daly koupit na mědi ? Další problém je ten, že je na staru potřebuju sériově, v pararelní variantě jsem xp-l hi našel.

Intl-outdoor, jen si to musíš připájet, ale zase si můžeš vybrat, jestli sériově nebo paralelně, případně to pak změnit.

[Kolbaba71]

Pokial si na hlavu pocital 7*15W=105W tak daj 5*20W=100W a budes mat viac lumenov a menej tepla .

Já jsem původně počítal se 7x XML2. Běžný max příkon 70W, turbo 155W. Budu testovat jak XML2 , tak i XP-L HI a po testech vyberu vítěze jak led, tak optiky.

Intl-outdoor, jen si to musíš připájet, ale zase si můžeš vybrat, jestli sériově nebo paralelně, případně to pak změnit.

Kapilární síly jsou silné, ale i tak bych měl obavy, zda se ledky vystředí natolik, aby se trefily do optik. Zatím jen zvažuju - chci si postavit zkušební krabici s nejrůznějšími optikami včetně trojnásobné 20mm a s XML2 a XP-L - HI a uvidím, jaká kombinace to vyhraje.

Jinak jsem dal dokupy studii, jak bych mohl na bočnici chytit 16 driverů (tj. 32 celkem na svítilnu). Drivery bych používal na řízení i ventilátorů na výměníku či vodní pumpy apod.





P.S. Vývoj driveru po HW stránce je prakticky hotov a nyní se kamarád zaměří na SW.

[Snork86]

Kolbaba když na to tak koukám, až to vše nahodíš, počítáš se zpětným rázem? :-D

[Kolbaba71]

Zpětný ráz neočekávám i když to bude svítit podobně jako toto. Spíš bolavé rameno a unavené nohy z velké váhy svítilny. Sice tomu stále říkám "svítilna do ruky", ale v ruce půjde maximálně někam poponýst nebo přendat. Na nošení jen v ruce to rozhodně nebude. Na "pracovní" nošení uvažuju popruh s širokou vložkou a druhým kolem pasu, aby se příliš nemlela. Na "cestovní" přenášení uvažuju, že bych zhotovil s využitím rámu z krosny upínací mechanizmus, abych ji mohl nosit ve svislé poloze na bloky s led nahoru.

Tento příspěvek byl editován Kolbaba71: 30.12.2015 20:36

[Snork86]

Kolbaba zkus se inspirovat u přenosných filmových kamer, držení motorové pily, nebo třeba i "smart gun" z fillmu Vetřelci :-)Jinak super jsou popruhy od kulometu, tam je s vyšší hmotností počítáno.

[Kolbaba71]

To by mohla být zajímavá inspirace. Uvažoval jsem též o variantě "ghost buster" - hlavu v ruce a zbytek na zádech, ale pak jsem si uvědomil, že pohyblivá hlava potřebuje protiváhu a tak jsem zůstal u původní koncepce.

Jinak super jsou popruhy od kulometu, tam je s vyšší hmotností počítáno

.

Jo a tam taky počítají se zpětným rázem.

[Kolbaba71]

Tak kamarád plně rozběhal prototyp nového driveru. Chtělo by to itestovat s ledkou. To bude z mé strany docela problém, jelikož mě nová práce, kde sem byl dnes podruhé, plně vytěžuje, že nemám skoro čas na přítelkyni, natož na svitilnu.

[zoom]

že nemám skoro čas na přítelkyni,

Tak na to bacha tam naopak podviziva rozhodne nie je dobra.

[Kolbaba71]

Tak jste mě nevědomky navedli na tři XP-L HI na Cu staru. To pájení by pro mě moc nebylo.

[Kolbaba71]

Pokud se dá věřit tomuto grafu, tak bych měl vcelku hravě překonat 100 000 lm, pokud se osvědčí konfigurace 3x XP-L HI na jednom staru s narrow optikou a to 3x na každě ze sedmi hlav - tj. 3 led x 3 stary x 7 hlav = 63 led. Ledky by měly příkon cca 1600W a z 22V aku by teklo zhruba 80A. Svit by měl dosahovat 130 000+ lm. I když uvažuju hodně velký aku (22,2V/24Ah/3kg), nečekal bych, že i když by se mě to podařilo uchladit, že bych na čerstvě nabitý aku svítil déle jak 15 minut.

[zoom]

No prikon 25W na jednu XP-L to je fakt vyzva hodna vyskusania.
Celkove stratove teplo cca 1kW je tiez zaujimava hodnota .

[Kolbaba71]

Budu testovat na jedný ledce s pořádným (nejspíše vodním) chlazením. Až zjistím, kolik snese, zkusím tam dát tu trojledku a pokusy budu opakovat. Až se dostanu k nějakému rozumnému výsledku, dám tam tři trojledky a opět budu testovat. Toto vše ale podstoupím jen v případě, že trojledka XP-L HI s narrow optikou bude mít dostatečně úzký kužel a kamarádovi se podaří zesílit driver alespoň na 8A, lépe 10A. Jinak nejspíš zústanu na 5A/led.

Edit:
Máte někdo s firmou Mtnelectronics nějaké zkušenosti? Pokud testy vyjdou, tak bych chtěl u nich utratit značný obnos. Doufám, že zasílají i do ČR. V nabídce shipping jsem nás totiž nenašel. Chápu správně, že pokud si objednám 3x XP-L HI stačí mě tato naroww optika bez úpravy?

Edit2:

No prikon 25W na jednu XP-L to je fakt vyzva hodna vyskusania.

Pokud graf nelže, tak napětí při 7A je 4,5V = 31,5W => celkem skoro 2kW

Tento příspěvek byl editován Kolbaba71: 10.1.2016 19:57

[zoom]

Ja bez akychkolvek uprav pouzivam nasledovnu dvojicu
http://www.kaidomain.com/product/details.S024787

Na vzdialenost 10m to ma spot cca 3m takze pozor ziadny thrower to nie je ale s ohladom na objem celého modulu 20*7mm je to vlastne najlepsi thrower modul na svete na dany objem
a ja osobne sa tesim ked urobia triple XQ-E HI/CU.

[Kolbaba71]

Takže to není nic moc. Škoda. A Mtnel ectronics do ČR nezasílá, tak pokud budu od nich něco chtít, tak to budu muset udělat oklikou. Otázkou zůstává, když budu chtít thrower, zda jejich varianta optiky narrow bude stačit a nebo bude stále příliš široká. A já rozhodně chci thrower.

Tento příspěvek byl editován Kolbaba71: 17.1.2016 22:24

[Kolbaba71]

Většina optik, jenž chci použít v pokusné svítilně. Úhel mají mít zhruba od 9 do 15 st. Chci je testovat dle možnosti s XML2 a XP-L HI. Současně s testováním optik proběhne i základní test nových driverů. Pokusná svítilna bude jen jednoduchá krabice z Al plechu.



Chci je otestovat především na deklarovaný úzký úhel a pak i na artefakty v kuželu jako je třeba kobliha apod. NAma finalní blok s led bych nejraději bych použil 20 mm optiku pro 3 led XP-L HI. Ale ještě uvidím, jak obstojí v tvrdé konkurenci. Na opačném konci stojí 40 mm optika a reflektor pro jednotlivou led, jenž by hlavu výrazně zvětšily a tím by hlava nabrala hodně váhy, již bych chtěl co nejvíce omezit, jelikož i tak bude značná.

Test na úzký kužel je pro mě velmi důležitý. S širokým kuželem by natáčecí ramena pozbyly smysl.

Tento příspěvek byl editován Kolbaba71: 17.1.2016 22:55

[Kolbaba71]

Kde jde koupit za rozumnou cenu ( tak kolem 5$) studené XP-L HI na Al staru? Na eBay je jeden prodává, ale ledky nedorazily a byl jsem nucen požádat o refund.

[wizard]

Na Fasttechu když vezmeš 5 a víc kusů se na tu cenu dostaneš:

https://www.fasttech.com/products/0/1000933...00k-led-emitter

Jinak ten dodavatel z Ebay je nějakej divnej, kupoval jsem tam jednu, přišla za dost dlouho a ještě na jiném průměru než jsem chtěl, takže taky poslal refund... Asi to dělá pro radost a ne pro prachy

Tento příspěvek byl editován wizard: 22.1.2016 08:29

[Mike]

Jed dodávám, že Fastech dodává fascinující LED, prostě skutečny ty biny za poměrně nízké ceny. Za tu samou ceny bych vzal radši na mědi... Mám doma nějaké měděné DPS z fastech, samozřejmě nejsou direct, ale lze to udělat, ovšem tyhle STAR https://www.fasttech.com/products/1609/10009336/3594900 leč nejsou direct, je to neskutečně kvalitní STAR a přes izolační vrstvičku parádně přenese výkon do chladiče.

Kolbaba: K váze svítilny - vím, že jsi nad tím strávil spoustu času, ale prostě bych to vodní chlazní určitě nedělal - je to extrémně těžké-píšeš cca 7kg a o složitosti nemluvím, krom toho aby to vubec fungovalo, když tam bude tolik hadic atd.. Aby jsi jen nelítal kolem svítilny a nekoukal co kde nejede. Já bych zkusil najít nějaký parádní 7xventilátor, kterej by s trochou žeber i uchladil 7x100Watt nebo kolik... Krom toho ušetříš neskutečně času a majland peněz.

Já si prostě to vodní chlazení s těmi kolečky atd nějak uplně nedovedu představit. Uplně jsem to nestudoval, ale myslím, že to ohýbání a navíjení hadic bude klást takový odpor, že klidně můžeš hlavy udělat mnohem těžší, když hadice nebudeš kroutit/navíjet... První chladiče co vyskočili, jsou jich mraky

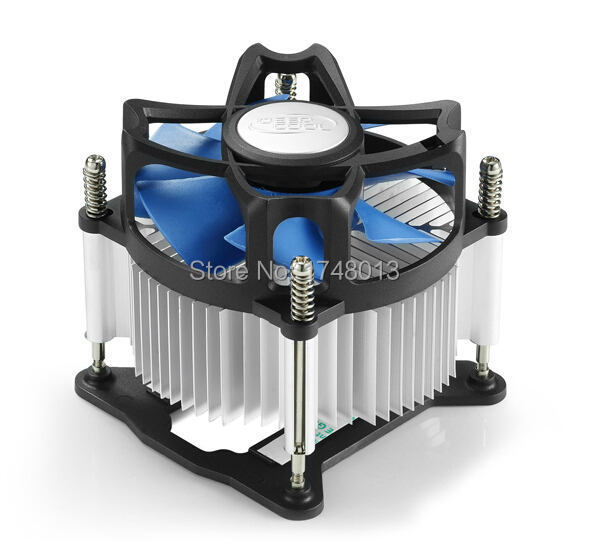

95Watt: http://www.aliexpress.com/item/90mm-fan-Sp...308.4.21.inDeOr


nebo měd-je asi zbytečná a těžká:
http://www.aliexpress.com/item-img/Q100M-S...00005.11.0XF65L


I to můžeš barevně sladit - konkrétně tohle luxusní žebrování nco uchladí a 6ks tě vyjde na 43USd => 180Kč/ks.. no nekup to...


nebo jen parádní vrtuli: http://www.aliexpress.com/item/Free-Shippi...47-6df09723e3e5



nebo jako poslední možnost:


Pumpy jsem neštudoal vubec, ale http://www.aliexpress.com/item/60mm-cylind...40-d5d5b890d14b možná to je šunka slabá nevím, první co vyskočila...


Tento příspěvek byl editován Mike: 22.1.2016 11:20
