Snorkova svítilna, 6x Cree XM-L Možnosti

[Benik3]

Tak reflektor má většinou lépe ohraničený spot a slabší halo, což je pro thrower lepší.
Nicméně při malých velikostech asi bude mít TIR výhodu v lepší účinnosti...

[Kolbaba71]

Co je to malá a co dobrá velikost pro XML2, XPL či XPL-HI?

[Benik3]

No to je právě ta otázka do pranice
Za malý reflektor rpo XM-L osobně považuji cca 3cm a níž

[Kolbaba71]

Takže mnou zkoušený 40 mm reflektor by měl být v pohodě. Dávat tam 70, 90 či dokonce 110 mm rozhodně nechci. Nemám v úmyslu s tvořit monstrum s hlavou o metrovém průměru.

[Snork86]

Hmmm, že bych zkusil některým XM-L dát reflektory a některým TIR? Máte nějaké typy na dobré reflektory pro XM-L a XP-L ?

[Snork86]

Kde si nechat udělat plošný spoj? Bylo by něco v Praze?

Jinak mám objednané 2x XHP70 + DC/DC měnič a uplně překopávám řídící desku s Atmegou.
Vlastně jsem objednal i nový chladič, ten původní byl až moc roz.... těžko vybrat výstižné, ale slušné slovo. Byl prostě už moc použitý. Jen škoda, že jsou na něm 4 XM-L s optikami, bohužel pod slušnou vrstvou epoxidu. Takže je tam asi nechám a v budoucnu z toho ještě třeba něco postavím.

[Kolbaba71]

Pokud ti stačí průměrná kvalita a jednostranný či dvoustranný neprokovený DPS, tak zkus Kohouta u metra Strašnická. Na profi použití to není, ale na naše bastly imho dostačující. Případně se ti můžu zeptat kamaráda, co mě vyvíjí drivery, co by doporučil, pokud by jsi chtěl DPS na profi úrovni. Kohouta kamarád zná taky, ale využívá ho max na prototypy, co se nedostanou k zákazníkovi.

[Snork86]

Kolbaba71 díky, to by šlo. Jednoduché plošnáky zvládám modelářskou bruskou nebo klasicky chloridem, ale tady u Atmegy je až moc nožiček, nechám to profíkům.

XM-L z Aukra? - vzít či nevzít?

[sirpetr]

Nechávám si dělat kvalitní 2-stranné v PCB poolu v pcb.gatema.cz. Minimum je 1dm2. Dodání za týden.

[Snork86]

Aktuálně si hraju s XHP70 a je to opravdu síla.... Bohužel zatím nepřišly optiky :-(

Tento příspěvek byl editován Snork86: 17.5.2016 10:58

[Kolbaba71]

Nechávám si dělat kvalitní 2-stranné v PCB poolu v pcb.gatema.cz. Minimum je 1dm2. Dodání za týden.

Tam to myslím objednává i kamarád, když chce kvalitní DPS.

[Kolbaba71]

Aktuálně si hraju s XHP70 a je to opravdu síla.... Bohužel zatím nepřišly optiky :-(

Mě přišly optiky z led-de díky DHL až napodruhý. Platit 2x poštovný se mě nechtělo, ale ty optiky jsem chtěl. Takže mě stálo poštovný kolem 800 Kč.

[Snork86]

Vážně uvažuji o nákupu tohoto - odkaz

10Ah se mi líbí, pokud reálně bude 8, je to pořád lepší než ceny tady v ČR.

Co myslíte? Větší už koupit nemůžu, mám malou bednu :-(

[Kolbaba71]

Proto svoji finální svítilnu a vlastně i tu testovací WOLT dělám opačně. Vezmu to, co tam chci mít, poskládám to k sobě a "obalím" plechem. Já u své supersvítilny uvažuju o jednom nebo dvou 20Ah/22.2V. U mě je tento aku prakticky nutností, jelikož pokud použiju variantu s XHP70, celkový špičkový příkon svítilny v turbu by se mohl blížit 4kW.

Možná by šel větší aku dát zespodu na dno svítilny, kde by se zakrytoval. Prostě udělat takový podvěs.

Tento příspěvek byl editován Kolbaba71: 26.7.2016 14:20

[Snork86]

Kolbaba máme trochu jiné představy o použití finální svítilny, ale i tak plno tvých nápadů využiju, ten podvěs se mi líbí. Zkusím promyslet teorii výměnných krabiček s 6S 5Ah akumulátory 8-) Možnost externího napájení musím mít tak jako tak.

[Benik3]

Když jsem nějaký čas zpátky hledal co nejlepší poměr výkon/hmotnost(velikost) Li-Pol na HK, tak mi nejlíp vyšly Zippy Compact 5000mAh
Mam takový dojem, že měli dokonce i nejlepší poměr výkon/cena. Fungují bez problému

[Kolbaba71]

Já asi půjdu do těhle 22,2V/20Ah. Ty co doporučuje Beník (22,2V/5Ah), použiju v testovací svítilně. Tam mě na délce svitu až tolik nezáleží, tam mě cca 15 minut plným výkonem stačí. Navíc se spíš po pár minutách přehřeje a stejně budu muset výkon stáhnout.

Tento příspěvek byl editován Kolbaba71: 26.7.2016 20:04

[Snork86]

Kolbaba ta baterie s 20Ah je hrozná obluda.... :-D Líbí se mi, ale za ty peníze a přes tenhle eshop, opravdu bys do toho šel?

Přemýšlím že koupím tak velkou baterku, jaká se mi ještě vejde do bedny a elektroniku prostě dám okolo, stejně mi jde jen o jednu řídící desku, kterou si sám navrhnu a pak 4 DC/DC měniče. Dohromady toho moc nebude a v nejhorším ty DC/DC měniče dám nastojato 8-)

Jen taková ptákovina, neměla by se tu zavést nová fyzikální veličina, kilolumen za hodinu? :-D Zahrnovalo by to v sobě info jak o světle, tak o výdrži baterií.

[Kolbaba71]

Uplyne minimálně rok, než začnu stavět finální svítilnu. Takže kdo ví, jak to bude. Ale pokud nechci za aku desítku, a nebo levnější, ale s tím, že budu svítit max 10 minut (což nechci), tak mě to přijde jako dobrá volba. A jak jsem psal, možná tam nakonec dám dvě.

Tento příspěvek byl editován Kolbaba71: 29.7.2016 13:42

[Snork86]

Na mojí normální(?) svítilně zatím nemám možnost pracovat, pořád řeším kdy kde a za co koupit hlavní akumulátor, na jehož velikosti závisí celé vnitřní uspořádání bedny a tak jsem se v konstrukci zatím moc nedostal.
Ale abych se nenudil a využil zbytky z minulých projektů a samozřejmě abych měl čím svítit, vzniklo tohle....





Z čeho se to skládá:
Cree XM-L U3 na chladiči z grafické karty, k profesionální helmě za 120Kč připojeno pantem ze dveří od kadibudky. V chladiči je samozřejmě termistor.
OLED displej 128*32 s údaji o teplotě, napětí baterie a dalších věcech. Ikonky nejsou jen obrázky, reagují na změřené hodnoty.

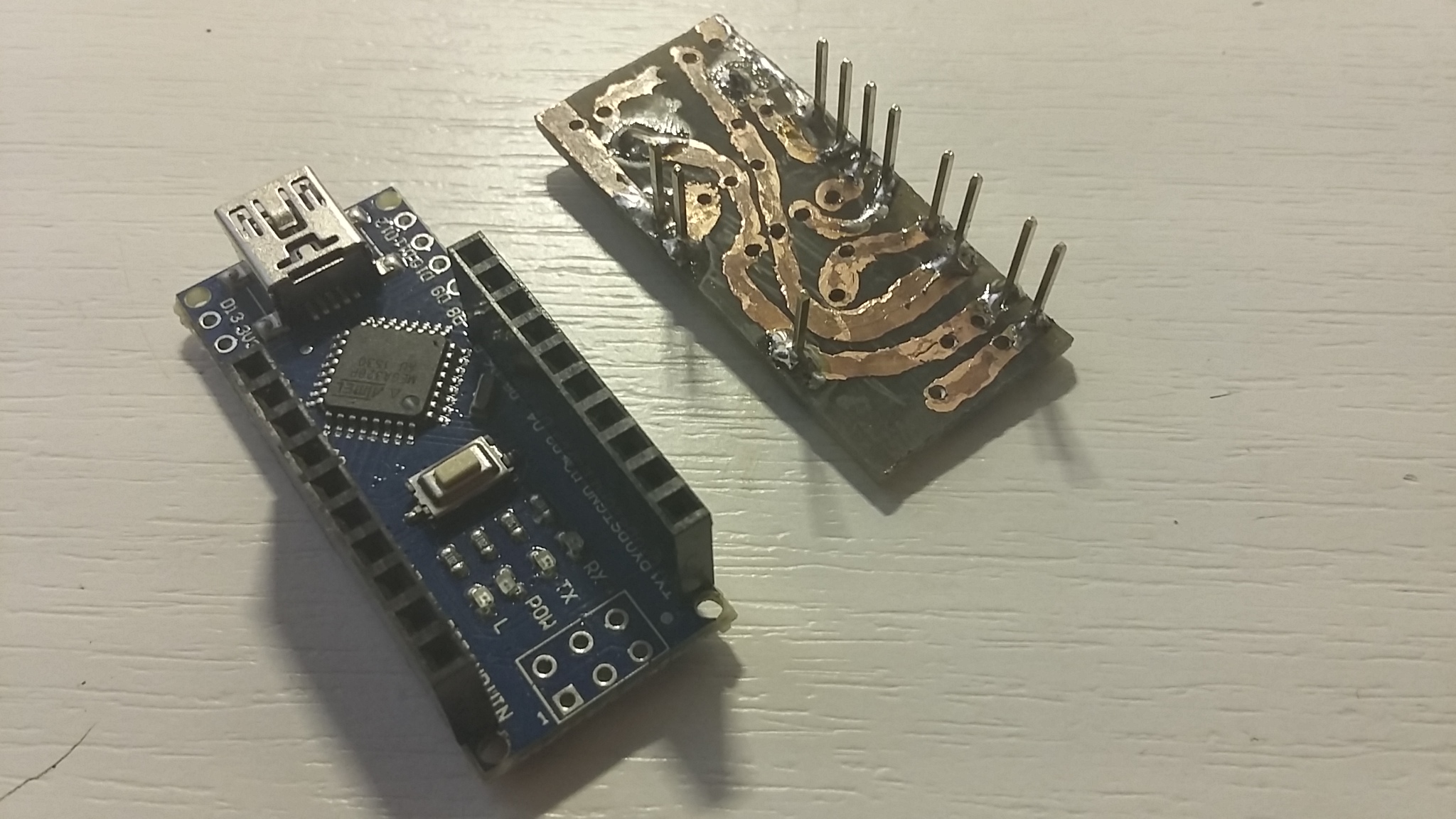

V krabičce je Arduino nano, běžný čínský DC/DC měnič, ampermetr a moje prasoPCB s děličem napětí.
Jediné dva ovládací prvky jsou hlavní vypínač, který vše odpojí od napájení, včetně Arduina. Pak už jen potenciometr na regulaci proudu do LED.

Co to umí:
Arduino hlídá teplotu chladiče s LED a taky napětí baterie a proud do LED. Kdyby něco nesedělo, nastupuje MOSFET a v lepším případě omezí výkon pomocí PWM, kdyby to bylo kritické, odpojí LED od napájení. Původně jsem chtěl OLED displej jen provizorně, ale líbí se mi jen mrknout nahoru a vím vše co potřebuju, takže musím dodělat nějaký kryt a nějaký slušný datový kabel. Do krabičky se už nevešly baterie, ty budou v nějakém externím pouzdře na opasku, případně v batohu. To může být výhoda, pak by doba svitu záležela jen na velikosti batohu a síle jeho majitele :-D Přemýšlím o nákupu zdroje od čelovky Lucifer, to je vše co potřebuju. Jen ten kontrast v provedení, no, bylo by to zajímavé.... :-D

Tento příspěvek byl editován Snork86: 9.10.2016 12:02
