Police (maglite) 2D halogen - Co s nim ?, a je rozhodnute - SST-90 s asferickou sosovkou ... Možnosti

[Tommu]

Díky za údaje, taky jsem si nevšiml, že to tam KD píše. Proč to chci vědět je to, že ta moje svítilna je jakási kopie M*g z Kauflandu a nevěděl jsem jestli by tam ta čočka pasovala. Tato svítilna má nejkratší vzdálenost od sklíčka (čočky) k základně ledky 30mm. Takže když ta KD čočka má ohniskovou vzdálenost 34mm, tak by to mohlo fungovat. Trochu mi není jasný ten back fokus. Tato slova jsem našel jen ve spojení s fotoaparáty. A znamená to buď ohniskovou vzdálenost objektivu při nastavení na nekonečno, nebo chybné zaostření objektivu, za místo, které má být ostré. Ale jak se to měří u této čočky nevím.

[pepko]

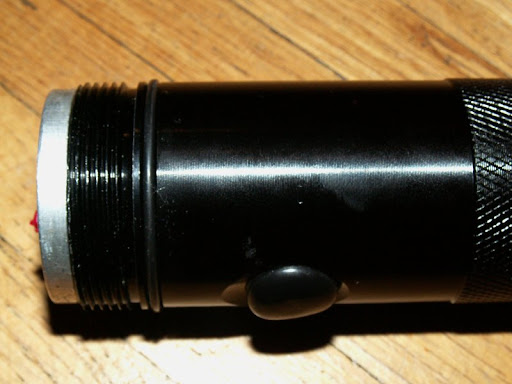

no to mozes mat velmi podobne vzdialenosti ako som mal ja ... ako som uz pisal, potreboval som dosiahnut vzdialenost asi 15-20mm od sosovky, takze ten vnutorny chladiaci modul som musel urobit tak aby o 8mm vytrcal z tela, inak by som nedokazal dosiahnut tak kratku vzdialenost ... tym ako tocim hlavou sa mi sosovka pohybuje vo vzdialnosti od 5-20mm od ledky ... ked je najblizsie tak mam wide rezim, ked je vzdialena, mam uzky rezim ...

[Tommu]

To je tedy ten back fokus? Když se posvítí do čočky zepředu (s té více vypouklé strany), tak ostrý obraz to má ve vzdálenosti těch 22,5mm? Tak to máme asi M*g stejných rozměrů (tedy až na délku, ten můj je 3D). Těch 8mm, o které jsi musel ledku vysunout + 22mm je těch 30mm, které tvoří prostor mezi čočkou a původní základnou ledky. U té mé svítilny je základna ledky šroubovací, takže možná nebudu vyrábět nový prodloužovací díl, ale jen na tu základnu přilepím/přišroubuji 8mm vysokou hliníkovou destičku.
Přemýšlel jsem o jednoduchém direct drive zapojení ledky (SSR-90) se třemi NiHM D aku v sérii. Ale podle všeho bych asi nedosáhl většího světelného toku než 1500lm. Uvidím, jestli mi to bude stačit.
Nebo by šly použít tři 18650 v serii + driver či paralelně v direct drive zapojení.

[pepko]

zda sa mi to, alebo ma naozaj zacali amici kopirovat ????

http://www.candlepowerforums.com/vb/showthread.php?t=259313

[pepko]

vyzera to ze do original maglitu by sa 2x18650 vedla seba zmestili, ked sa tomu trochu pomoze ... ale moj police nema tak hrube steny na taketo pokusy ...



http://candlepowerforums.com/vb/showpost.p...mp;postcount=21

[Tommu]

vyzera to ze do original maglitu by sa 2x18650 vedla seba zmestili, ked sa tomu trochu pomoze ... ale moj police nema tak hrube steny na taketo pokusy ...

No tak mě tam taky nepůjde vyfrézovat ty drážky. Vnější průměr těla je 38mm-39mm a li-ion 18650 má s izolací průměr 18,2mm. Zbyla by v tom místě jen cca 1mm silná stěna a to si nejsem jistý, že by se dalo bez problému vyfrézovat.
Uvažuji o direct drive SST-90 na 3 NiMH 10Ah akumulátory typu D. Nebo nově o dvou Pb akumulátorech Cyclon, které by se tam přesně dva vešly. Ty by už ale nešly na direct drive, ale se srážecím rezistorem.

[turboled]

Krtek byl merit "mag ala sapa".

sapa:
vnejsi prumer hlavy - 55 mm
vnitrni prumer hlavy smerem k spinaci - 49,6 mm
vnitrni prumer korunky (se zavitem smerem k spinaci): 51,5 mm
vnitrni prumer otvoru korunky: 47 mm
prumer sklicka - 51,5 mm
vnejsi prumer tela - 37,5 mm
vnitrni prumer tela (se zavitem) - 34 mm
pocet zavitu na tele - 5 v delce cca 6 mm

mag

Cocky zde a zde by pouzit asi sly, ale zda se nam kratky zavit, pepko verze police ma cca 10 zavitu (pepko, jak dlouhy je ten zavit? - a tezko rici, jaky by to melo dopad na rozsah zoomu?
pepko police:


Tommu, kolik ma zavitu ta tvoje a jak je ten zavit dlouhy?

[Tommu]

Závitů mám 5, ale s vyšším stoupáním, takže jejich délka je asi 9mm. Hlava jde šroubovat v rozsahu 8mm než upadne.


Tento příspěvek byl editován Tommu: 8.2.2010 18:25

[LukiX]

Pepko musím říct, že jsi mi s tímto vyrazil dech. Normálně mi spadla čelist Mazec! Podlehl jsem a objednal jsem si ty asfericke čočky taktež Osobne se mi reseni LED+cocka libi naprosto nejvice. Svetelny paprsek je takovy krasne cisty.. I kdyz ridim auto, srdce mi vzdycky radosti poskoci kdyz naprosti projizdi auto s projektorovymi svetlomety Blbec se do nich vzdycky divam.. Asfericke čočky se mi proste libi Jsem silne zvedav na Tvuj Cerveny 5D Maglite. Drzim palce.

[pepko]

pepkovi dnes prisiel predlzeny 5megovy reflektor do magu ...
http://www.candlepowerforums.com/vb/showthread.php?t=242571

je to celkom pekny vyrobeny homemade kusok ... reflektor je asi 2x tak hlboky ako original maglite ... ale inak sa nezda byt nejaky extra zvlastny ... je napevno primontovany v predlzovacom dieli ... objednal som cervenu farbu k cervenemu magu, ale odtien nie je uplne rovnaky ... celkom dobre funguje aj s neoriginalnym police ...

otvor na ledku je extra velky, 16mm sa len tak nevidi a teoreticky by mal sadnut aj na CBM-360 ... kupil som ho najma preto, ze ma odlisnu ohniskovu vzdialenost ako originalny reflektor a tym padom ledka nemusi byt vsunuta hlboko do reflektoru (ako ziarovka) ... vid tento komentar od fivemegu:
http://www.candlepowerforums.com/vb/showpo...mp;postcount=32

s CBM-360 to este nemozem odskusat, ale so SSR-90 funguje prekvapivo dobre ... ked sa reflektor uplne dotiahne na ledku tak hodi 27tisic lux, ale ked sa zdvihne asi o 2mm, tak sa kuzel vycisti a hodi 32tisic lux ... asferika dava 38tisic lux, ale aj tento reflektor svieti naozaj pekne ... je to zaujimave riesenie pre tych co preferuju reflektory ... myslim ze aj taky blancman by bol spokojny ...

a este mala poznamka ... ak ho chce pouzit, tak si dajte urobit iny chladic do magu, nemal by byt tak vysunuty ako tento moj urceny pre asferiku ... chladic by mal byt zarovno tela magu, ja teraz nemozem dotiahnut viac hlavu a je to take nestabilne ...

Přiložený náhled(y)



[turboled]

Skoda ze se 5M netrefil do odstinu Kdyby tak byla nejaka hlava, ktera by schovala asferiku.

[Mike]

Jo chtěl jsem ti to už říct, když mi došla SST-90, že jsem s moji SST-90 naměřil 35klx/6,5A a 46klx/9A, jirik ti změřil 37,5klx a to ještě ten muj luxmeter ukazuje o pár % méně...
Takže ti SST-90 bud nejela uplně naplno, ale spíše si možná myslím, že přeci jenom to nemusí být uplně špičkový kus z CPF..., protože já to měřím s odřenou čočkou 50x20mm z auta, ta tvoje MAG by měla být možná ještě lepší... nebo je ta z auta uplně špičková i když je odřená... Ale s XR-E R2/ 1A jsem naměřil 58klx, takže ta čočka žádnej zázrak není...

[pepko]

to ze mam menej lux uvplyvnuju 3 veci ...

nejako mam teraz mensi odber z akumualatorov ... vcera som to este meral a bolo to len 4.3A ... takze do led moze ist tak 7.5A ... musim to otvorit, skontrolovat a pripadne zmenim rezistory na trim do LDO10C ...

za dalsie, nemam asi najlepsi bin ... ale mam aj Nko od turba, tak to skusim prepajkovat ...

za tretie ... moja optika ma az 25mm hrubku, takze zo skusenosti viem, ze cim je hrubsia, tym ma kratsiu ohniskovu vzdialenost ale tym ma aj sirsi kuzel ... takze ja mam o nieco menej lux, ale za to zachytim viac svetla z ledky, takze nemam take straty na lumenoch ...

[turboled]

To jsem zvedav, kolik to bude lx po vymene SSR-90 a overeni proudu. To bude pro nas, co nyni bastlime Mag, bod nula

[-mm-]

Tak uz mam take KD cocku. Je to teda poradny kousek skla. Ve srovnani s tim plastem s Romisenu RC6 je jak profi objektiv
Co me ovsem prekvapilo, da se rici nemile, ze je videt silueta cipu i ve floodu... ne moc, ale je tam... na pepkovych fotkach to neni videt, ani se o tom nikdo nezminil, mozna je to tim, ze jsem to zkousel jen tak "rucnim" prilozenim a mozna se to po finalni zastavbe do Magu ztrati... no, uvidime...

[pepko]

vo floode to urcite nie je vidiet ...

[ajo]

Pepko tiez sa mi tato cocka zapacila,problem je,ze potreboval by som vhod host.Moj 4D Mag je maco.Nechcem tam davat SST90,ale zatial nieco slabsie.
Ten typ od turba z DX.
Pochybujem,ze je tam vhod host,ktory ma hlavu,ze tam zapdne tato asferika.Aj tak ta cocka bude trcat.Uvazujem o vlastnej korunke s vacsim presahom,ale jej vyroba bude draha.Nie som si isty,ze nas zdroj ma vobec 60mm material.
Ako jedinny host,ktory sa mi javi ako vhod je toto.Nema ale 1x 18650...

[turboled]

Jestli nekecaji, tak do techto rozmeru - 16.79cm x 4.80 cm - asferiku z KD nedostanes. A nechapu, co muze byt drahe na korunce.

[ajo]

Jestli nekecaji, tak do techto rozmeru - 16.79cm x 4.80 cm - asferiku z KD nedostanes. A nechapu, co muze byt drahe na korunce.

Turbo ked by som si dal vytocit na NC sustruhu.Material,sustruznik ma pripravu hodina/15 euro.Este by bolo mozno riesenie ta kratka MAG na 1x D,ale zatial som ju nenasiel.Je avsak hruba.Porad teda nejaky host.Myslim, ze sa na to hodia tie, co maju hlavu 5,2 cm vonkajsi obvod.Tie su, ale vacsinou pre SSC a tym padom aj drahe na pokusy.

[ultim]

Turbo ked by som si dal vytocit na NC sustruhu.Material,sustruznik ma pripravu hodina/15 euro.Este by bolo mozno riesenie ta kratka MAG na 1x D,ale zatial som ju nenasiel.Je avsak hruba.Porad teda nejaky host.Myslim, ze sa na to hodia tie, co maju hlavu 5,2 cm vonkajsi obvod.Tie su, ale vacsinou pre SSC a tym padom aj drahe na pokusy.

Ahoj,pokud se zhanis po nejakych hostech pro SST-50 a asferiku,tak nejsi sam. Taky me to vrta hlavou. Muj tip je http://www.dealextreme.com/details.dx/sku.25398 hlavu to ma 56mm takze dovnitr by ta 52mm cocka mela sednout pekne. No ale cena je ... sak to vidis sam...
